Casa / KYS2057HH Replaceable Battery
Pacote inteligente de baterias de lítio com saída estável, alta densidade energética e sistema de proteção integrado. Suporta desempenho confiável para dispositivos industriais e médicos, com monitoramento inteligente e longa vida útil. Personalização OEM/ODM disponível para diferentes requisitos de aplicação.
- Tensão nominal: 7,2 V
- Rated Capacity:13200mAh
- Internal Resistance: <100mΩ @ 1kHz at 25°C
- Max. Charge Current: 8.0 A
- Max. Charge Voltage: 8.4V
- Corrente máxima de descarga: 8,0 A
- Cycle Life：500 Cycles ≥ 80% of Rated Capacity(Test Standard: CC/CV Charging: 2.64A/8.40V; CC Discharging: 2.64A down to 5.00V @ 25°C)
Obtenha uma cotação gratuita
Voltar para a Lista de Produtos
Visão geral
The Replaceable Battery integrates multiple lithium-ion cells within a compact, intelligent module. Engineers design the pack to monitor voltage, current, and temperature in real time. The integrated battery management system (BMS) ensures balanced charging and discharging. In addition, protective circuits guard against overcharge, over-discharge, and short circuits. Fans or passive airflow channels help maintain optimal operating temperatures. Signal and power lines connect the modules efficiently, providing safe energy distribution across the system.
Materiais e Estrutura Interna
Fabricantes montam células usando química de íon-lítio de alta qualidade, com ânodos de grafite e cátodos de óxido metálico de lítio. Folhas de cobre coletam corrente dos ânodos, enquanto folhas de alumínio suportam cátodos. Um separador de polímero microporoso permite o fluxo de íons, mas impede o contato elétrico entre eletrodos. A carcaça externa consiste em painéis de aço reforçado e liga de alumínio, com camadas de isolamento térmico para manter a temperatura uniforme. Revestimentos protetores resistem à corrosão e ao estresse mecânico, garantindo durabilidade ao longo de ciclos repetidos.
Montagem Elétrica e Integração BMS
Os técnicos conectam células em configurações em série e paralela para alcançar a tensão e capacidade alvo. Eles soldam as abas dos eletrodos com precisão para reduzir a resistência interna. O sistema de gerenciamento de baterias monitora continuamente cada célula, ajustando as taxas de carga e descarga. Também equilibra as células para evitar degradação desigual e prolonga a vida operacional. Os fios de derivação recebem alívio de tensão para evitar afrouxamento sob vibração. Os engenheiros calibram o sistema periodicamente para garantir medições precisas e desempenho confiável.
Resfriamento e Medidas de Segurança
O pacote possui canais de fluxo de ar e dissipadores de calor para resfriamento ativo ou passivo. Os ventiladores operam automaticamente de acordo com leituras de temperatura. O isolamento térmico evita contato acidental com peças ativas. Painéis de manutenção permitem inspeção ou substituição do ventilador sem desmontar o pacote. Os engenheiros validam a regulação do fluxo de ar e da temperatura usando simulações e testes físicos.
Normas e Garantia de Qualidade
A produção está em conformidade com as normas de segurança UL, IEC e UN38.3. Cada unidade passa por testes elétricos, térmicos e de ciclo para confirmar o desempenho sob carregamento repetido. Testes de resistência de isolamento e vazamento verificam a segurança. A documentação garante a rastreabilidade para cada pacote de baterias. Esses processos garantem qualidade consistente e conformidade com as regulamentações internacionais.
Detalhes do Produto
Características do Produto
- 2S4P Removable Lithium Battery Pack
- Compliant with IEC 62133 and UN38.3 certifications
- Interface padrão SMBus v1.1
- Indicador de Estado de Carga (SOC) LED Integrado
- Utilizes Panasonic cells, offering the highest energy density and stability available on the market
- Compliant with JEITA charging optimization guidelines
- Comprehensive safety protection features, including overcharge, over-discharge, over-current, over-temperature, and short-circuit protection
- Features cell balancing functionality to effectively extend battery lifespan
- Precise fuel gauging powered by TI technology
Áreas de Aplicação do Produto
- Dispositivos Médicos Classe III
- Instrumentos de Medição de Precisão
- Computadores Industriais
- Equipamentos de Teste Não Destrutivo
- Similar portable industrial and medical equipment.
Parâmetros Técnicos
| Visão geral | |
| Capacidade Inicial de Embarque | 20%~30% |
| Certificações | CE / FCC / IEC62133 / UN38.3 / PSE / UKEA / REACH / RoHS / (UE) 2023/1542 / GOST-R / CCC / BSMI |
| Temperatura de Operação | 0°C ~ 50°C (Carga) -20°C ~ 60°C (Descarga) |
| Temperatura de armazenamento | -20°C ~ 50°C (máximo) -20°C ~ 25°C (Recomendado) |
| Desempenho Elétrico | |
| Tensão nominal | 7.2V |
| Capacidade nominal | 13.2Ah |
| Max. Capacity | 13.5AH |
| Resistência Interna | 100mΩ @ 1kHz at 25°C |
| Corrente máxima de carga | 8.0A |
| Tensão máxima de carga | 8,4V |
| Corrente máxima de descarga | 8.0A |
| Vida do ciclo | 500 cycles >80% of rated capacity (Test standard: CC/CV charge 2.46A/8.4V; CC discharge 2.64A to 5.0V @ 25°C) |

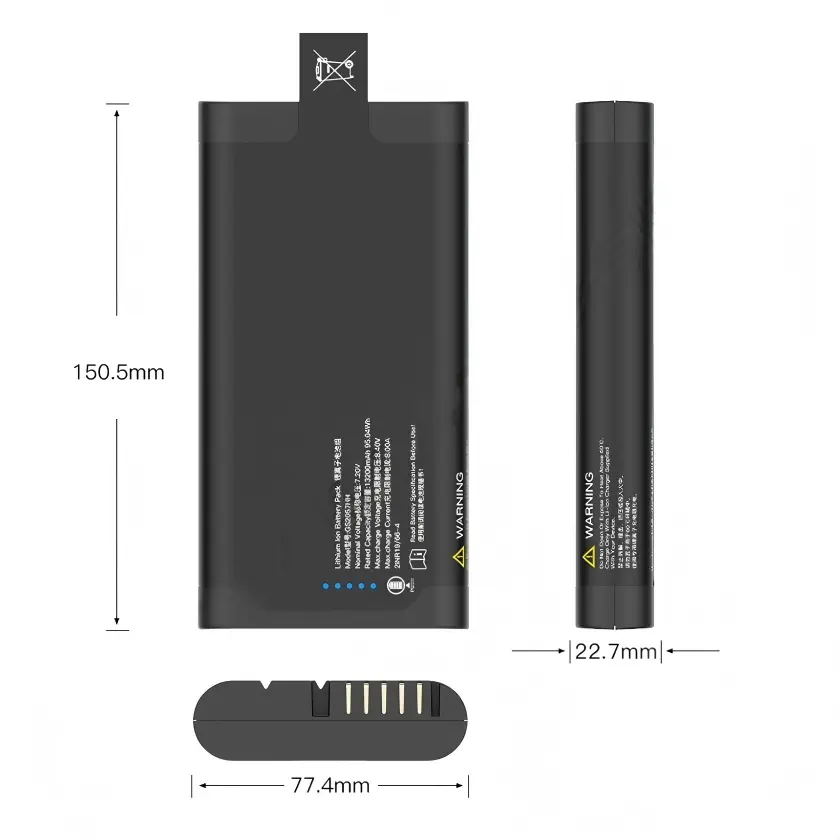

| Especificações de Tamanho | |
| Length | 150.5mm ± 0.3mm |
| Width | 77.4mm ± 0.3mm |
| Espessura | 22.7mm ± 0.3mm |
| Weight | 445g ± 10g |
| Interface |  |
