KYS2034DH User-replaceable Battery

The User-replaceable Battery integrates multiple lithium-ion cells within a compact, intelligent module. Engineers design the pack to monitor voltage, current, and temperature in real time. The integrated battery management system (BMS) ensures balanced charging and discharging. In addition, protective circuits guard against overcharge, over-discharge, and short circuits. Fans or passive airflow channels help maintain optimal operating temperatures. Signal and power lines connect the modules efficiently, providing safe energy distribution across the system.

Materiais e Estrutura Interna

Fabricantes montam células usando química de íon-lítio de alta qualidade, com ânodos de grafite e cátodos de óxido metálico de lítio. Folhas de cobre coletam corrente dos ânodos, enquanto folhas de alumínio suportam cátodos. Um separador de polímero microporoso permite o fluxo de íons, mas impede o contato elétrico entre eletrodos. A carcaça externa consiste em painéis de aço reforçado e liga de alumínio, com camadas de isolamento térmico para manter a temperatura uniforme. Revestimentos protetores resistem à corrosão e ao estresse mecânico, garantindo durabilidade ao longo de ciclos repetidos.

Montagem Elétrica e Integração BMS

Os técnicos conectam células em configurações em série e paralela para alcançar a tensão e capacidade alvo. Eles soldam as abas dos eletrodos com precisão para reduzir a resistência interna. O sistema de gerenciamento de baterias monitora continuamente cada célula, ajustando as taxas de carga e descarga. Também equilibra as células para evitar degradação desigual e prolonga a vida operacional. Os fios de derivação recebem alívio de tensão para evitar afrouxamento sob vibração. Os engenheiros calibram o sistema periodicamente para garantir medições precisas e desempenho confiável.

Resfriamento e Medidas de Segurança

O pacote possui canais de fluxo de ar e dissipadores de calor para resfriamento ativo ou passivo. Os ventiladores operam automaticamente de acordo com leituras de temperatura. O isolamento térmico evita contato acidental com peças ativas. Painéis de manutenção permitem inspeção ou substituição do ventilador sem desmontar o pacote. Os engenheiros validam a regulação do fluxo de ar e da temperatura usando simulações e testes físicos.

Normas e Garantia de Qualidade

A produção está em conformidade com as normas de segurança UL, IEC e UN38.3. Cada unidade passa por testes elétricos, térmicos e de ciclo para confirmar o desempenho sob carregamento repetido. Testes de resistência de isolamento e vazamento verificam a segurança. A documentação garante a rastreabilidade para cada pacote de baterias. Esses processos garantem qualidade consistente e conformidade com as regulamentações internacionais.

Características do Produto

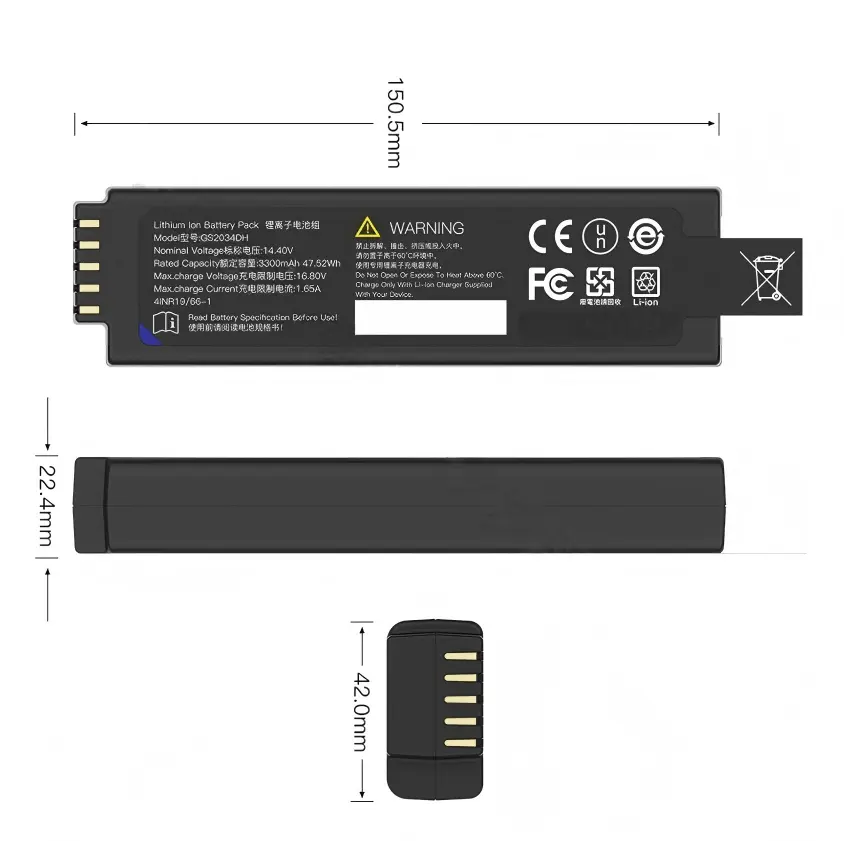

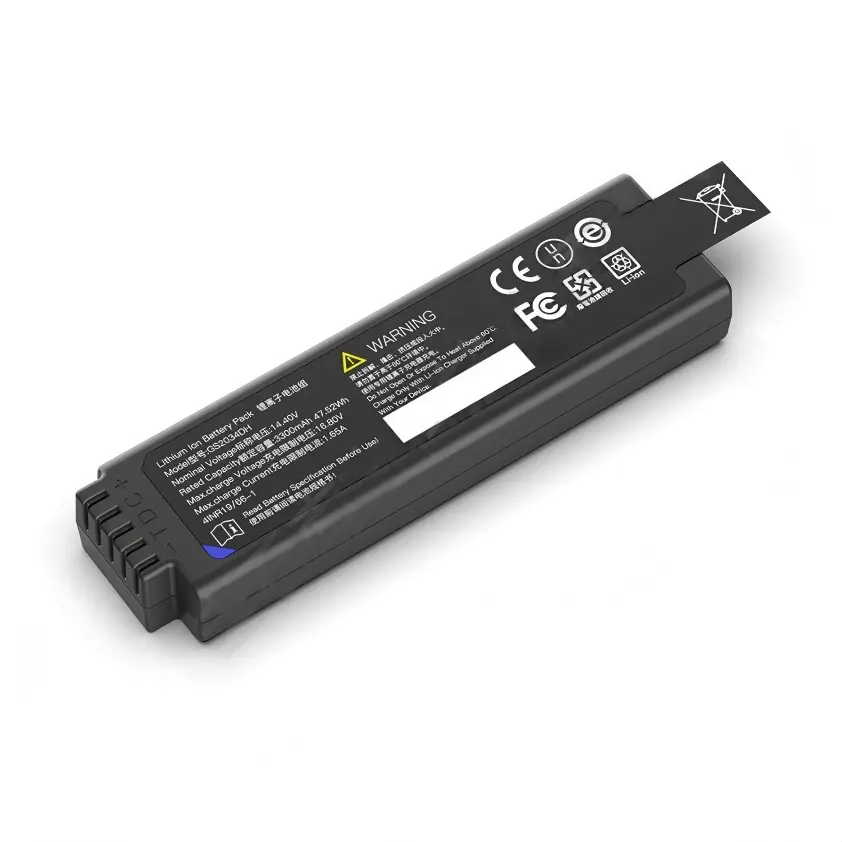

• 4S1P Removable Lithium Battery Pack
• Compliant with regulatory requirements across multiple global regions
• Standard SMBus v1.1 Interface
• Integrated LED State-of-Charge (SOC) Indicator
• Utiliza células Panasonic, oferecendo a maior densidade de energia e estabilidade disponíveis no mercado
• Compliant with JEITA charging optimization standards
• Comprehensive safety protection features, including protection against overcharge, over-discharge,
• over-current, over-temperature, short circuits, and more
• Possui funcionalidade de balanceamento de células para estender efetivamente a vida útil da bateria
• Medição precisa de combustível alimentada pela tecnologia TI

Áreas de Aplicação do Produto

• Dispositivos Médicos Classe III
• Instrumentos de Medição de Precisão
• Computadores Industriais
• Equipamentos de Teste Não Destrutivo
• Equipamentos industriais e médicos portáteis semelhantes.
